GFK-Isolierschrauben für industrielle Anwendungen
Mechanisch belastbar. Dauerhaft isolierend. Galvanisch trennend.
Überall dort, wo unterschiedliche Metalle verbunden werden, droht galvanische Korrosion. Unsere GFK-Isolierschrauben lösen dieses Problem durch eine dauerhaft integrierte Trennschicht aus glasfaserverstärktem Kunststoff – werksseitig aufgebracht, reproduzierbar und mechanisch hochbelastbar.
GFK-Isolierschraube mit fest aufgebrachtem Mantel

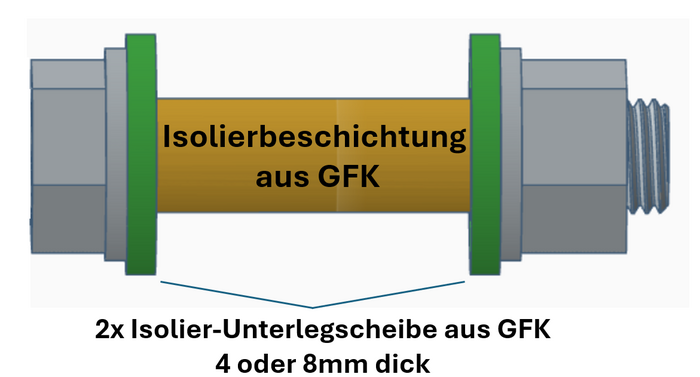

Skizze: Isolierbeschichtung aus GFK mit 2× Isolier-Unterlegscheibe

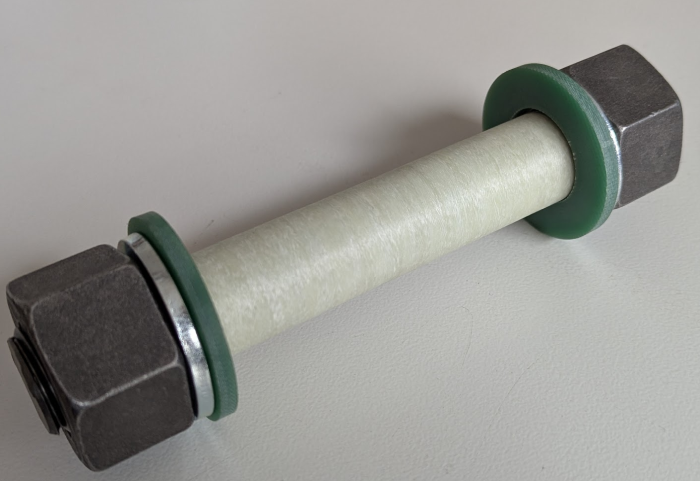

Isolierschraube200 – Gewindebolzen M24×160, Isolierlänge 124 mm (42CrMo4+Qt)

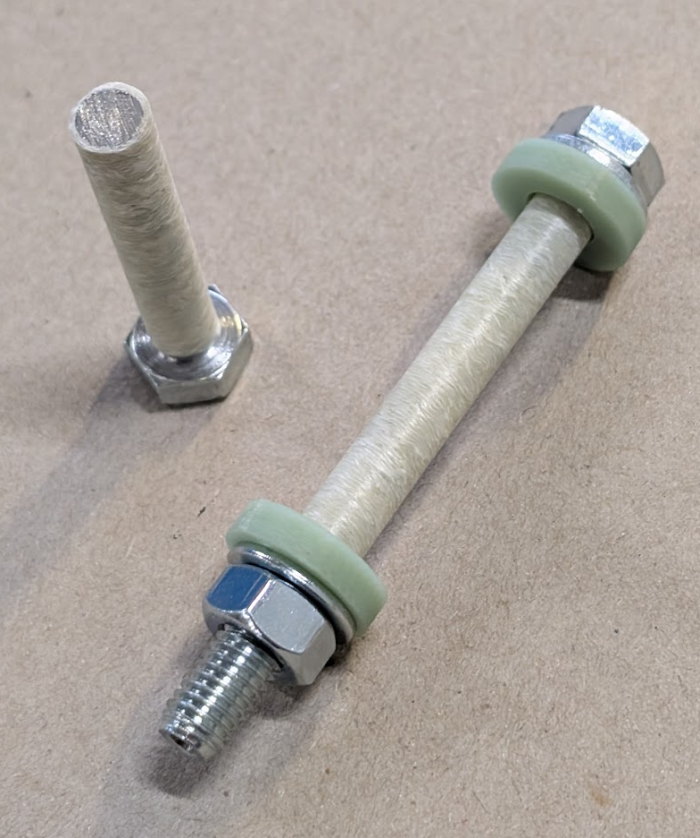

IsoSchraube200 – M8×80, Isolierlänge 60 mm (8.8 gvz)
Warum galvanische Trennung?
Metallische Schraubverbindungen ohne Isolation verursachen eine Vielzahl elektrischer und elektrochemischer Probleme. Die GFK-Isolierschraube löst sie alle auf einmal.
Galvanische Trennung
Vollständige elektrische Trennung unterschiedlicher Metalle – keine Potentialdifferenz, kein Elektronenfluss.
Unterbrechung von Streuströmen
Parasitäre Ströme über Schraubverbindungen werden zuverlässig blockiert – kein unkontrollierter Stromfluss.
Definierte Potentialtrennung
Reproduzierbare, gleichbleibende Isolationsbarriere für saubere Potentialtrennung in jeder Verbindung.
Vermeidung von Kriechströmen
Der GFK-Mantel verhindert Kriechströme über Oberflächen – auch bei Feuchtigkeit und Verschmutzung.
Reduktion von EMV-Problemen
Unterbrechung leitfähiger Pfade reduziert elektromagnetische Störungen und Einkopplungen.
Isolation bei mechanischer Last
Elektrische Isolation ohne Einbußen bei Vorspannkraft und mechanischer Belastbarkeit der Verbindung.
Schutz sensibler Bauteile
Empfindliche Elektronik und Bauteile werden vor ungewollter Stromführung geschützt.
Keine elektrochemischen Schäden
Kontaktkorrosion, Lochfraß und Materialabtrag durch elektrochemische Reaktion werden verhindert.
Produktaufbau
Metallkern
Hochfeste Metallschraube (z.B. 5.6 gvz, 8.8, Edelstahl A4/V4A)
GFK-Mantel
Fest aufgebrachte Isolierschicht, Mindestmantelstärke ≥ 1 mm
GFK-Unterlegscheibe (optional)
Ergänzung zum vollständigen Isoliersystem
Technische Merkmale
Der GFK-Mantel widersteht hohen Flächenpressungen ohne Verformung
Vollflächiger Kontakt zwischen Mantel und Metallkern
Kein Kriechen oder Relaxation unter Dauerlast
Reproduzierbare Qualität, keine Montageabhängigkeit
Warum GFK-Mantel statt konventioneller Lösungen?
GFK-Mantel vs. Schrumpfschlauch (Polyolefin)
| Kriterium | Schrumpfschlauch | GFK-Mantel |
|---|---|---|
| Anlage am Schaft | Kann Luftspalte enthalten | Vollflächig anliegend |
| Druckbelastbarkeit | Geringe mechanische Belastbarkeit | Hohe Druckfestigkeit |
| Formstabilität | Kann sich unter Druck verformen | Dauerhaft formstabil |
| Montageabhängigkeit | Qualität montageabhängig | Werksseitig integriert |
| Reproduzierbarkeit | Variabel | Gleichbleibende Qualität |
GFK-Mantel vs. Mylarhülsen (Polyester-Isolierhülsen)
| Kriterium | Mylarhülse | GFK-Mantel |
|---|---|---|
| Materialstärke | Dünn und druckempfindlich | Mindestmantelstärke ≥ 1 mm |
| Vorspannkraft | Verformung unter Vorspannkraft | Strukturell belastbar |
| Vibrationsresistenz | Eingeschränkt | Vibrationsresistent |
| Kaltverformung | Kaltverformung bei Thermoplasten | Keine Kaltverformung |
| Montage | Separates Bauteil, Montagefehler möglich | Fest integriert, fehlerfrei |
| Elektrische Sicherheit | Standard | Höhere elektrische Sicherheit |
Vorteile im Überblick
Galvanische Trennung
Zuverlässige Unterbrechung des metallischen Kontakts
Hohe mechanische Belastbarkeit
Volle Tragfähigkeit der Metallschraube bleibt erhalten
Dauerhafte elektrische Isolation
Langzeitstabile Isoliereigenschaften ohne Degradation
Temperatur- und chemikalienbeständig
Einsetzbar unter anspruchsvollen Umgebungsbedingungen
Keine Montageabhängigkeit
Werksseitig definierte Qualität, keine Fehlerquelle bei der Montage
Individuelle Ausführungen
Fertigung nach Kundenspezifikation, Sonderausführungen möglich
Anwendungsbereiche
Maschinenbau
Gemischte Metallkonstruktionen
Anlagenbau
Chemie- und Prozessanlagen
Energietechnik
Kraftwerke und Netztechnik
Photovoltaik
Aluminium-Stahl-Verbindungen
Offshore
Maritime und Küstenumgebungen
Bahntechnik
Schienenfahrzeuge und Infrastruktur
Schaltschrankbau
Elektrische Isolation
Batterie- & Leistungselektronik
Potentialtrennung und Sicherheit
Komplettes Isoliersystem
Neben GFK-Isolierschrauben fertigen wir auch GFK-Isolier-Unterlegscheiben. Zusammen bilden sie ein abgestimmtes System für die vollständige galvanische Trennung Ihrer Schraubverbindungen – aus einer Hand, in gleichbleibender Qualität.
Isoliergewindebolzen mit GFK-Mantel
Technische Daten
| Gewindegrößen | M8 bis M64, Sondergrößen auf Anfrage |
| Werkstoffe Metallkern | 5.6 gvz, 8.8, 10.9, 25CrMo4, Edelstahl A2/A4 (V2A/V4A), Sonderwerkstoffe |
| Mantelwerkstoff | GFK (glasfaserverstärkter Kunststoff) |
| Mindestmantelstärke | ≥ 1 mm |
| Temperaturbereich | bis 200 °C (Standard), bis 300 °C (Sonderausführung) |
| Isolierlänge | Individuell nach Klemmlänge und Einbausituation |
| Außendurchmesser | Entspricht dem Gewindedurchmesser (kein Aufmaß) |
| Normen | DIN 976, DIN 975, kundenspezifisch |
| Sonderausführungen | Nach Zeichnung oder Spezifikation möglich |
Hinweis: Alle Ausführungen werden kundenspezifisch gefertigt. Wir beraten Sie bei der Auslegung für Ihre Anwendung.
Varianten
IsoGewBolzen300
Hochtemperatur-Ausführung für anspruchsvolle Einsätze
