Isolierschrauben

Nennlänge aus der Klemmlänge

Die Klemmlänge ist die Dicke der verspannten Bauteile. Isolierscheiben, Stahlscheiben und Muttern zählen nicht dazu. Daraus bestimmt der Konfigurator die Isolierlänge und die Nennlänge der IsoSchraube200 oder des IsoGewBolzen200.

• Isolierlänge: Klemmlänge plus zwei Isolierscheiben plus eine Stahlscheibe. Der fest aufgebrachte GFK-Mantel deckt diesen Bereich ab.
• Schraube: zur Isolierlänge eine weitere Stahlscheibe, eine Mutter und 5 mm Überstand.
• Gewindebolzen: zur Isolierlänge eine Stahlscheibe, zwei Muttern und 10 mm Überstand.
• Nennlänge: das Ergebnis wird auf volle 10 mm aufgerundet.

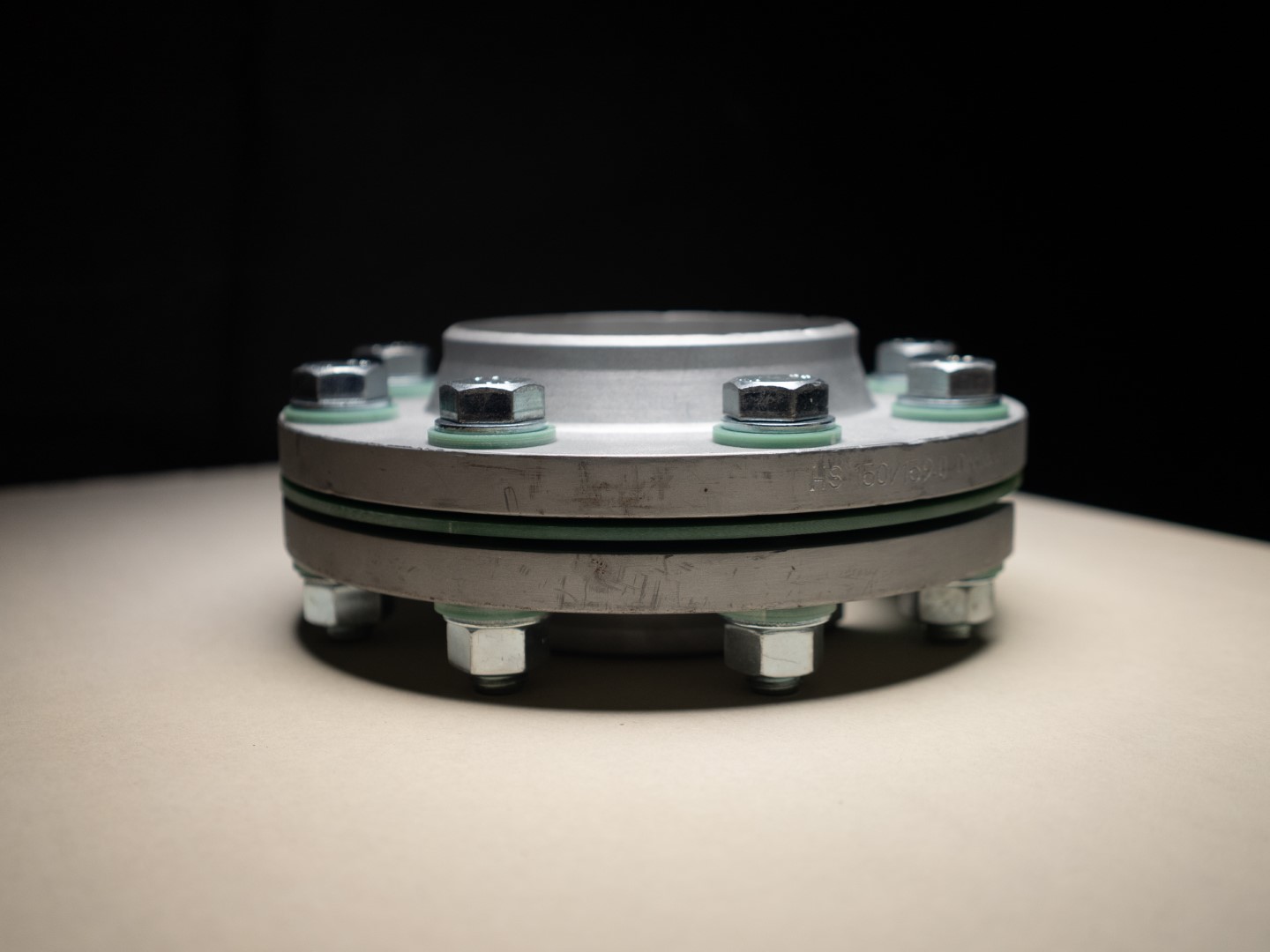

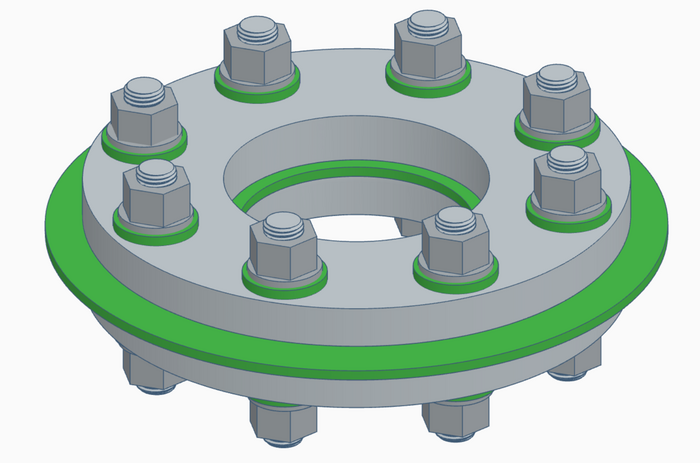

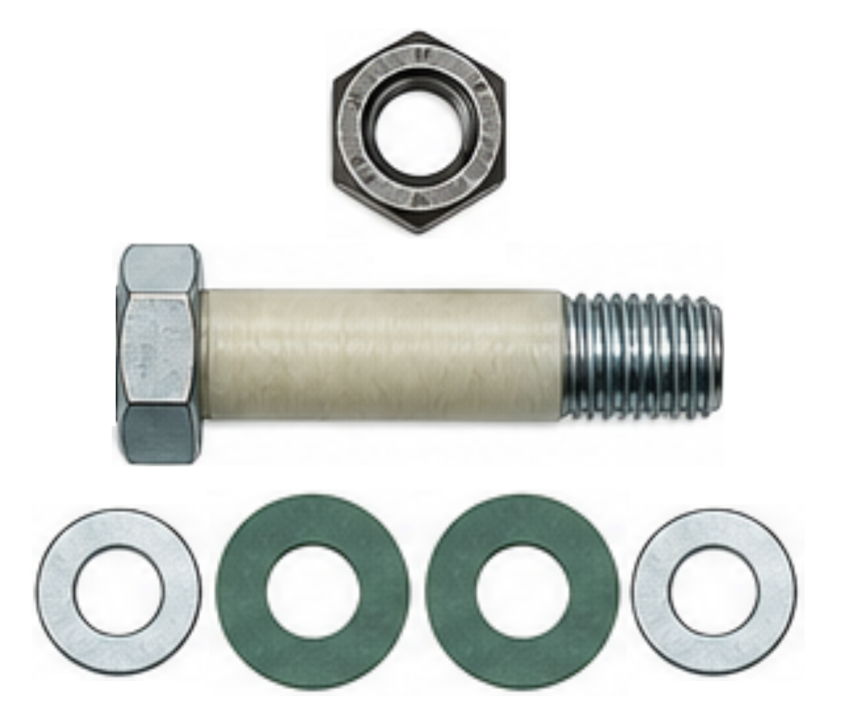

Der GFK-Mantel hat denselben Außendurchmesser wie das Gewinde, ohne Aufmaß. Die Schraube passt damit durch die normale Bohrung. Die Isolierunterlegscheiben liegen zwischen Stahlscheibe und Bauteil und schließen die Trennung an der Auflage.

Galvanische Trennung in der Schraubverbindung

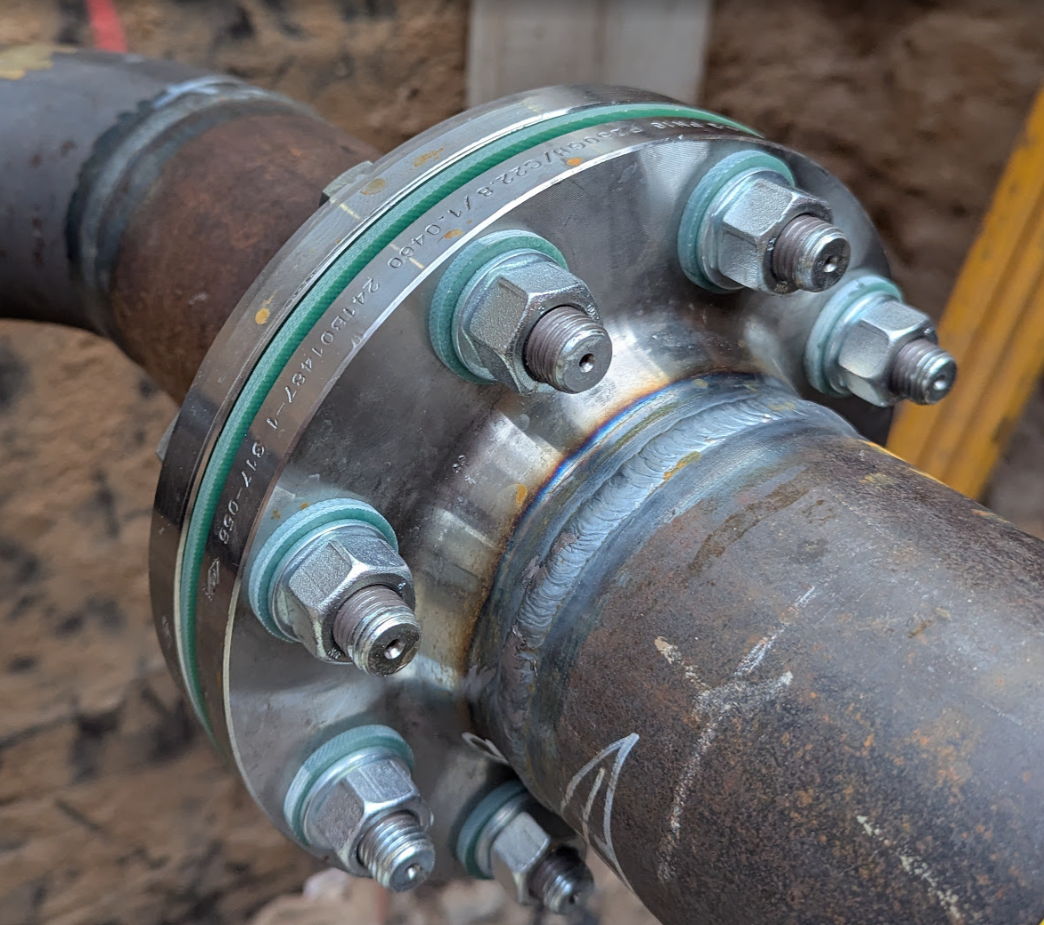

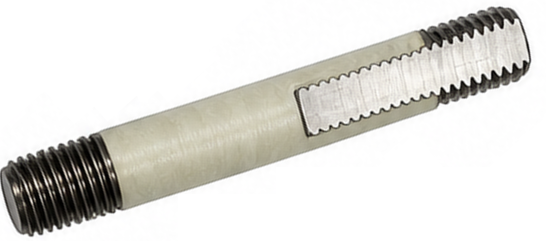

Unterschiedliche Metalle in einer Schraubverbindung bilden ohne Isolation ein galvanisches Element. Kontaktkorrosion, Streuströme und Kriechströme laufen dann über die Verbindung. Der GFK-Mantel ist eine fest aufgebrachte Trennschicht aus glasfaserverstärktem Kunststoff. Er unterbricht den metallischen Kontakt und bleibt unter Last an seinem Platz. Die Tragfähigkeit bleibt die des Metallkerns, weil der Kerndurchmesser nicht abgetragen wird.

IsoSchraube200 und IsoGewBolzen200 sind bis 200 °C ausgelegt. Übliche Kerne sind 25CrMo4+QT, 42CrMo4, 8.8 verzinkt und Edelstahl A2-70, weitere Werkstoffe auf Anfrage. Der Konfigurator reicht von M8 bis M52. Gefertigt in Bayreuth. Ausführliche Produktseite

Häufige Fragen zur Auslegung

Was ist die Klemmlänge?

Die Klemmlänge ist die Dicke der Teile, die verspannt werden. Isolierscheiben, Stahlscheiben und Muttern gehören nicht dazu.

Wie ergibt sich die Nennlänge?

Aus der Klemmlänge wird die Isolierlänge: Klemmlänge plus zwei Isolierscheiben plus eine Stahlscheibe. Bei der Schraube kommen eine weitere Stahlscheibe, eine Mutter und 5 mm dazu, beim Gewindebolzen eine Stahlscheibe, zwei Muttern und 10 mm. Aufgerundet auf 10 mm ist das die Nennlänge.

Was ist der Unterschied zwischen Isolierschraube und Isoliergewindebolzen?

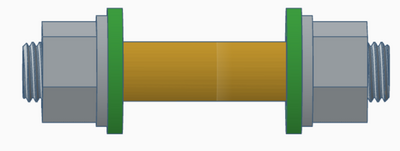

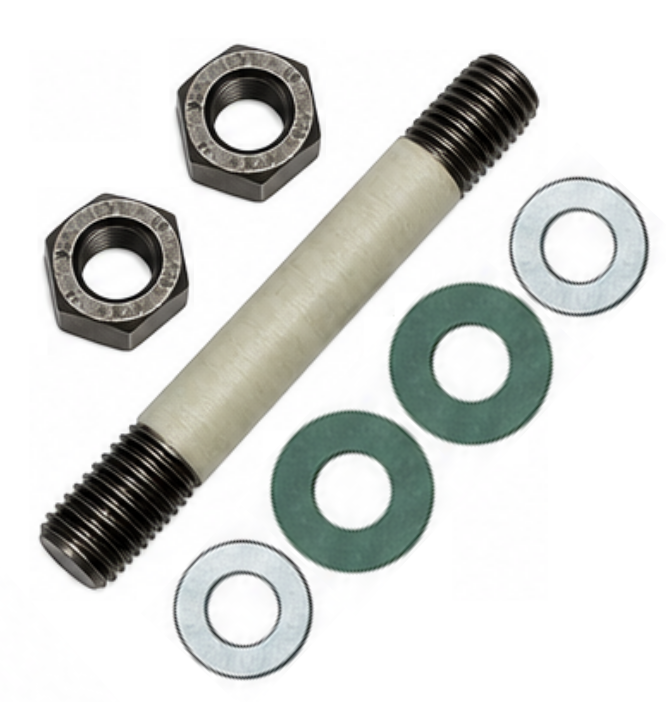

Die Isolierschraube hat einen Kopf und eine Mutter. Der Isoliergewindebolzen hat Gewinde an beiden Enden und zwei Muttern. Beide tragen denselben fest verbundenen GFK-Mantel.
